Válvula de retención de bola frente a válvula de retención oscilante: una guía de selección

En los sistemas de transporte de fluidos, prevenir el reflujo no es opcional; es esencial. El flujo inverso puede causar inversión del impulsor de la bomba, vibración de la tubería, daños en el equipo e incluso contaminación cruzada entre los medios. En algunos casos, incluso puede conducir a graves fallos del sistema o riesgos de seguridad.

Para evitar estos problemas,Son ampliamente utilizados en ingeniería de tuberías. Una válvula de retención es una válvula de acción automática que permite el flujo en una dirección y se cierra automáticamente cuando se produce el flujo inverso. No requiere operación manual o alimentación externa. En cambio, se basa completamente en la diferencia de presión del medio que fluye. Debido a este principio de funcionamiento simple pero confiable,A menudo se consideran los “protectores silenciosos” de los sistemas de tuberías.

Entre los muchos tipos disponibles,válvulas de retención oscilantesSon dos de los diseños más utilizados. Si bien ambos tienen el mismo propósito básico, difieren significativamente en estructura, comportamiento operativo, rendimiento y aplicaciones adecuadas. La selección incorrecta puede resultar en una mayor pérdida de presión, problemas con el golpe de ariete, inestabilidad del sellado o mayores costos de mantenimiento. Es por eso que la comprensión de sus diferencias es importante para lograr un funcionamiento seguro, estable y eficiente del sistema.

Este artículo proporciona una descripción práctica de las válvulas de retención de bola yválvulas de retención oscilantes, Incluyendo su estructura, principios de trabajo, características de rendimiento y escenarios de selección.

Las válvulas de retención juegan un papel fundamental en los sistemas de fluidos. Su función principal es evitar el reflujo del medio. Cuando el fluido fluye en la dirección correcta, la válvula se abre automáticamente. Cuando el flujo se detiene o se invierte, la válvula se cierra rápidamente para proteger las bombas, las tuberías y el equipo aguas abajo.

Una de las ventajas clave de las válvulas de retención es que funcionan automáticamente. No se requiere ninguna intervención manual o fuente de energía externa. Responden directamente a los cambios de presión en el sistema, lo que los convierte en componentes altamente confiables y de bajo mantenimiento en la mayoría de las aplicaciones.

Entre todos los tipos de válvulas de retención, las válvulas de retención de bola y las válvulas de retención oscilantes son las más utilizadas debido a su simplicidad y efectividad en diferentes condiciones de operación.

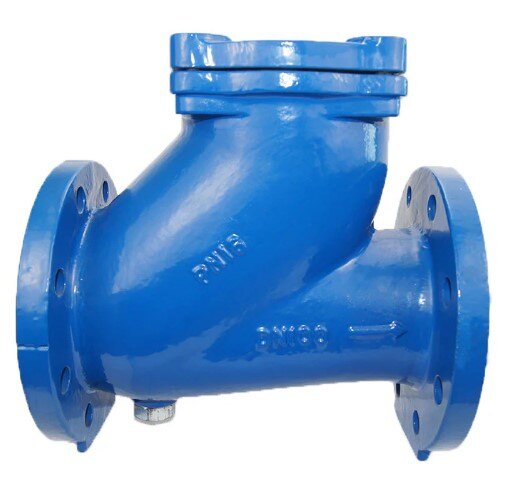

Para comprender mejor las diferencias de selección, primero miramos la válvula de retención de bola. Este diseño utiliza una bola de movimiento libre como el elemento de cierre. Debido a su estructura compacta y respuesta rápida, se usa comúnmente en tuberías pequeñas, sistemas de baja presión e instalaciones con espacio limitado.

El componente principal de una válvula de retención de bola es una bola esférica, que puede ser sólida o hueca. Los materiales comunes incluyen acero inoxidable, latón o PTFE. La bola se coloca dentro del cuerpo de la válvula y descansa sobre el asiento de la válvula.

Su funcionamiento es sencillo: cuando el fluido fluye en la dirección diseñada, la presión levanta la bola lejos del asiento, permitiendo que el flujo pase a través. Cuando el flujo se ralentiza o se invierte, la bola vuelve al asiento debido a la gravedad, la presión inversa o un mecanismo de resorte. Una vez sentado, forma un sello hermético y evita el reflujo.

• Respuesta rápida: Debido a que la bola viaja una distancia corta, la válvula reacciona rápidamente a los cambios de flujo, lo que la hace adecuada para sistemas con presión fluctuante.
• Diseño compacto: su pequeño tamaño lo hace ideal para instalaciones estrechas como equipos compactos, sistemas de laboratorio o líneas de tuberías auxiliares.
• Estructura simple y bajo mantenimiento: con muy pocos componentes internos, principalmente solo una bola y un asiento, la válvula tiene una baja tasa de fallas y es fácil de mantener.
• Comportamiento de autolimpieza: en algunas condiciones de funcionamiento, la bola puede girar ligeramente durante el movimiento, lo que ayuda a reducir la acumulación de partículas en las superficies de sellado.
• Instalación flexible: se puede instalar en tuberías horizontales y verticales siempre que se siga correctamente la dirección del flujo.

Rango de presión: sistemas de baja a media presión, hasta aproximadamente 1000 psi

• Rango de tamaño: típicamente ¼ de pulgada a 4 pulgadas
• Costo: relativamente mayor en tamaños pequeños en comparación con el tipo de columpio

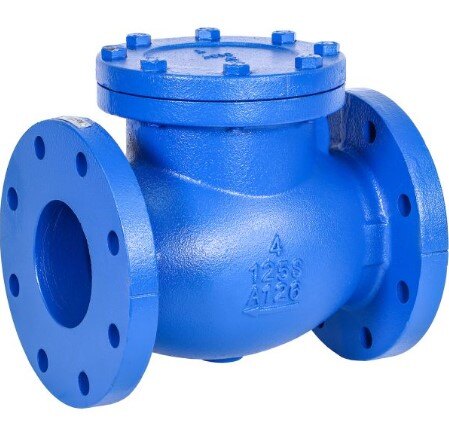

A diferencia del diseño de bola, la válvula de retención de oscilación utiliza un mecanismo de disco articulado. Es uno de los tipos de válvulas de retención más tradicionales y ampliamente aplicados, especialmente en sistemas de gran diámetro y alto flujo. Es conocido por baja pérdida de presión, fuerte capacidad de flujo y rentabilidad en aplicaciones a gran escala.

El componente del núcleo es un disco (placa oscilante) conectado al cuerpo de la válvula a través de una bisagra. Este disco se abre y se cierra en función de la dirección del flujo y las condiciones de presión.

Cuando el fluido fluye en la dirección correcta, la presión empuja el disco abierto, permitiendo que el medio pase a través con una resistencia mínima. Cuando el flujo se detiene o se invierte, el disco se balancea hacia atrás y se sella contra el asiento, evitando el reflujo.

Toda la operación depende únicamente de la presión diferencial-no se necesita energía externa. Cuando la presión aguas arriba es mayor, la válvula se abre. Cuando la presión aguas abajo aumenta o se produce un flujo inverso, la válvula se cierra.

• Alta capacidad de flujo: cuando está completamente abierto, el disco crea muy poca obstrucción, lo que resulta en una baja pérdida de presión y un rendimiento de flujo eficiente.
• Alta resistencia a la presión: su estructura robusta le permite operar de manera confiable en sistemas de agua, petróleo y gas, con clasificaciones de presión de hasta 5000 psi.
• Rentable en tamaños grandes: para tuberías de gran diámetro, las válvulas de retención oscilantes son generalmente más económicas que las válvulas de retención de bola.
• Diseño simple y duradero: con menos piezas móviles, la estructura es confiable y relativamente fácil de mantener.
• Requisito de dirección de instalación: la mayoría de las válvulas de retención oscilantes están diseñadas para instalación horizontal. Algunas configuraciones de tipo Y permiten la instalación vertical bajo condiciones de flujo específicas.

Rango de presión: sistemas de media a alta presión, hasta 5000 psi

• Rango de tamaño: 2 pulgadas a 48 pulgadas o más grande
• Costo: más económico para tuberías de gran diámetro

Después de entender ambos tipos individualmente, es más fácil compararlos desde una perspectiva de ingeniería práctica.

Las válvulas de retención de bola generalmente producen una menor caída de presión porque la bola se mueve libremente con una resistencia de flujo mínima. Son adecuados para sistemas de baja presión o sensibles.

Las válvulas de retención oscilantes, por otro lado, tienen un disco que obstruye parcialmente, lo que puede crear una pérdida de presión relativamente mayor.

Las válvulas de retención de bola se utilizan principalmente en aplicaciones de diámetro pequeño, típicamente de ¼ de pulgada a 4 pulgadas.

Las válvulas de retención oscilantes cubren un rango mucho más amplio, de 2 pulgadas a 48 pulgadas o más, lo que las hace ideales para sistemas de tuberías grandes.

Las válvulas de retención de bola ofrecen más flexibilidad y se pueden usar tanto en tuberías horizontales como verticales.

Las válvulas de retención oscilantes son las más adecuadas para tuberías horizontales. El uso vertical requiere una cuidadosa consideración de diseño o configuraciones especiales.

Las válvulas de retención de bola generalmente tienen un menor riesgo de martillo de agua debido a una acción de cierre más suave.

Las válvulas de retención de oscilación pueden generar mayores efectos de martillo de agua porque el disco puede cerrarse más abruptamente, especialmente en sistemas de alto flujo. Los diseños anti-slam se utilizan a menudo para reducir este problema.

Las válvulas de retención de bola son simples y requieren un mantenimiento mínimo debido a su estructura interna compacta.

Las válvulas de retención oscilantes pueden requerir más atención con el tiempo, especialmente en el punto de bisagra, que puede desgastarse o verse afectado por escombros.

Las válvulas de retención de bola pueden manejar una gama más amplia de medios, incluidos fluidos viscosos y fluidos con partículas blandas.

Las válvulas de retención oscilantes son más adecuadas para medios más limpios, ya que los desechos pueden interferir con el movimiento de la bisagra o el rendimiento del sellado.

Las válvulas de retención de bola se prefieren típicamente en las siguientes situaciones:

• Sistemas de baja presión como tuberías de agua domésticas o bombas pequeñas
• Instalaciones con espacio limitado, como equipos compactos o sistemas de laboratorio
• Entornos sensibles al ruido, como aplicaciones residenciales o médicas
• Fluidos con viscosidad o contenido de partículas blandas
• Tuberías verticales donde la gravedad ayuda a sellar
• Sistemas que requieren una respuesta rápida a los cambios de flujo

Las válvulas de retención oscilantes son más adecuadas para:

• Tuberías de gran diámetro, como sistemas de suministro de agua municipales o redes de protección contra incendios
• Sistemas de media a alta presión, incluidos sistemas de aceite, vapor y agua industrial
• Diseños de tubería horizontal
• Aplicaciones de medios limpios como sistemas de agua o gas tratados
• Proyectos a gran escala donde la eficiencia de costos es importante
• Sistemas que requieren baja pérdida de presión y alta eficiencia de flujo

En aplicaciones de ingeniería reales, no existe una opción universal "mejor". La elección correcta depende de las condiciones del sistema y los requisitos operativos.

Las válvulas de retención de bola son ideales para:

• Diámetros pequeños (¼ de pulgada a 4 pulgadas)
• Sistemas de baja a media presión
• Instalaciones compactas
• Requisitos de respuesta rápida
• Condiciones de instalación verticales o flexibles
• Medios viscosos o de partículas blandas
• Sistemas de bajo nivel de ruido y bajo martillo de agua

Las válvulas de retención de oscilación son ideales para:

• Diámetros grandes (2 pulgadas a 48 pulgadas o más grandes)
• Sistemas de media a alta presión
• Tuberías de alto flujo y baja resistencia
• Instalaciones horizontales
• Condiciones de medios limpios
• Proyectos a gran escala sensibles a los costos

La selección adecuada de una válvula de retención afecta directamente la seguridad, la eficiencia y el costo de mantenimiento del sistema. Antes de la selección final, siempre se recomienda evaluar la presión, el caudal, la temperatura y las características del fluido en detalle. En caso de duda, consultar a fabricantes o ingenieros de válvulas con experiencia puede ayudar a garantizar una solución fiable y optimizada.
