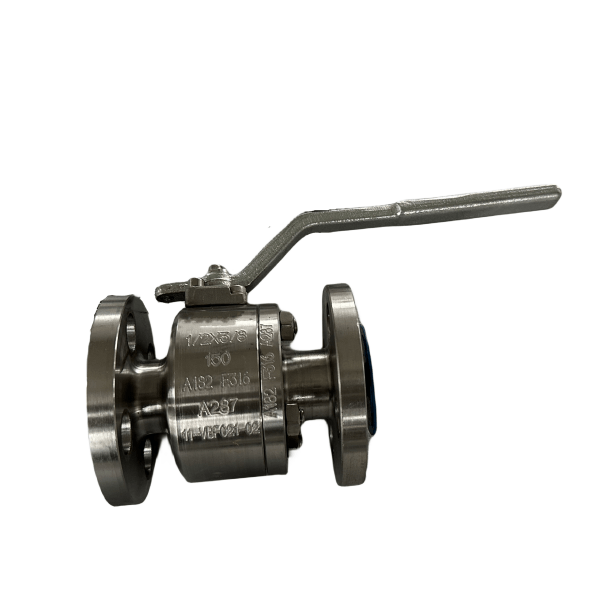

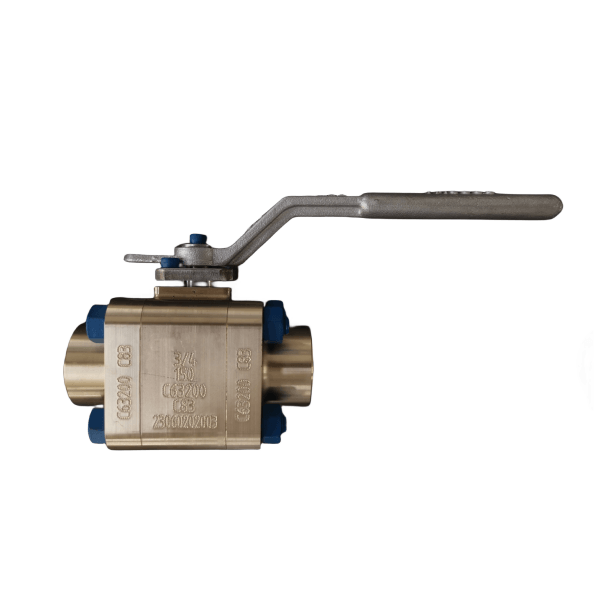

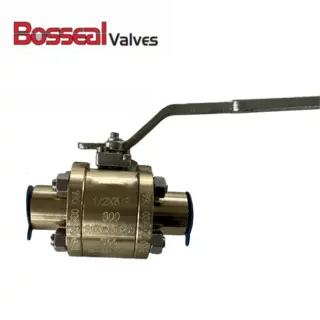

Плавающий шаровой кран

Плавающий шаровой кран в основном используется в трубопроводе для запорной и регулирующей арматуры.
Это один из видов четвертьоборотного клапана, он открыт, когда отверстие шара находится на одной линии с впускным отверстием, и закрыт, когда рукоятка клапана поворачивает его на 90 градусов, блокируя поток. И обычно может быть заблокирован в другом положении для управления жидкостью.
Он долговечен, прост в эксплуатации/ремонте и обладает хорошей герметизирующей способностью даже после длительного простоя. Все эти преимущества позволяют широко использовать его в промышленности, например, в нефтегазовой, химической, трубопроводной, водоочистной и горнодобывающей промышленности.
Плавающий шаровой кран универсален, так как существует множество различных типов шаровых кранов, доступных для выбора в зависимости от условий работы.

Основные конфигурации:

2шт литье тела
2шт кованый корпус
3шт резьбовая крышка
Стандарты пожарной безопасности: API 607, API 6FA, ISO 10497.

Ниже представлена ​​пожаробезопасная конструкция шаровых кранов с мягким седлом.

Шток с защитой от выброса и антистатическое устройство:
Стержень выполнен отдельно от шара. Нижний конец штока имеет встроенное плечо для защиты от выброса.
Электрическая непрерывность шара, штока и корпуса обеспечивается устройством (пружиной и шаром), чтобы избежать опасного искрения во время работы.

Bore Types:

Full Bore: The hole of the ball is the same size as the pipe
Reduced Bore: The hole of the ball is with smaller size than the pipe

Seat types: Soft Seat, Metal Seat

Sealing Types: O-ring, Lip Seal

Lipseal is the spring-energized seal including Elgiloy or Inconel spring and PTFE jacket. It's effective in a wide range of applications, such as high resistance to corrosive chemical media, high sour gas, low temperature or cryogenic service.



Mechanical Properties of soft seat materials
