Diferencias entre la válvula SBB y la válvula DBB

En sectores industriales como el petróleo y el gas, la petroquímica y el procesamiento químico, el aislamiento de la seguridad del sistema de tuberías es un elemento crítico para garantizar la seguridad de la producción y proteger la salud del personal. Cuando una sección de tubería requiere mantenimiento, reparación o apagado de emergencia, seleccionar un esquema de aislamiento de válvula apropiado afecta directamente la confiabilidad del sistema y la seguridad operativa.Sola válvula del bloque y de purga(SBB) yDoble bloque y válvula de purga(DBB) son dos configuraciones de válvulas de uso común en sistemas de aislamiento. Difieren significativamente en la estructura, la función y los escenarios de aplicación. Este artículo explica sistemáticamente las diferencias entre la válvula SBB yVálvula DBBDesde múltiples perspectivas, incluidos conceptos básicos, principios estructurales, comparación de rendimiento, escenarios de aplicación y análisis de costos, para ayudar a los ingenieros a tomar decisiones de selección informadas.

Un sistema de válvula de bloque único y purga (SBB) consiste en una válvula de aislamiento y una válvula de purga. Su función principal es cortar el flujo de fluido o gas en una sola dirección y liberar cualquier presión atrapada entre la válvula y la sección aguas abajo.

La válvula de aislamiento es responsable de bloquear el flujo del medio, mientras que la válvula de purga se usa para liberar la presión residual o el fluido atrapado, evitando la acumulación de presión que podría provocar fugas o accidentes.

Esta configuración se usa generalmente en sistemas que requieren solo aislamiento de un solo lado. Se encuentra comúnmente en aplicaciones a pequeña escala o de bajo nivel de seguridad, como procesos industriales generales, sistemas auxiliares o instalaciones de tratamiento de agua. En tales casos, no se requiere un aislamiento bidireccional completo, y un sistema SBB puede cumplir con los requisitos básicos de seguridad de manera efectiva.

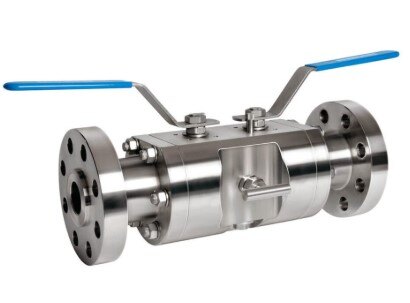

Un sistema de válvulas de doble bloqueo y purga (DBB) es una configuración de nivel de seguridad superior que consta de dos válvulas de aislamiento y una válvula de purga. Proporciona un aislamiento bidireccional completo de un segmento de tubería.

La válvula de aislamiento aguas arriba bloquea la presión del fluido entrante, mientras que la válvula de aislamiento aguas abajo evita el reflujo desde el lado de salida. La válvula de purga situada entre ellas se utiliza para liberar de forma segura cualquier presión o fluido atrapado dentro de la cavidad aislada.

Esta estructura de doble sellado proporciona protección de redundancia en aplicaciones de alto riesgo. Incluso si una superficie de sellado falla, la otra puede mantener el aislamiento. Según el American Petroleum Institute, los sistemas DBB son una configuración de seguridad esencial para el aislamiento de tuberías y son ampliamente utilizados en el transporte de petróleo crudo, gas natural, gas licuado de petróleo y medios químicos tóxicos.

Para comprender mejor los sistemas SBB y DBB, se deben aclarar varios términos clave:

• Válvula de aislamiento: Una válvula utilizada para detener completamente el flujo de fluido en una tubería. Los tipos comunes incluyen válvulas de bola, válvulas de compuerta y válvulas de globo.
• Válvula de purga: Una pequeña válvula instalada entre o aguas abajo de las válvulas de aislamiento, que se utiliza para liberar la presión o el medio atrapado.
• Aislamiento positivo: método de sellado que garantiza el corte completo del flujo de fluido, garantizando que no haya fugas durante el mantenimiento o la inspección.
• Estándar API 6D: Una especificación desarrollada por el American Petroleum Institute para válvulas de tuberías utilizadas en la industria del petróleo y el gas, que define requisitos estrictos para el diseño, la fabricación y las pruebas.

Las diferencias entre SBB y DBB están fundamentalmente arraigadas en su estructura, que determina directamente su funcionalidad y rendimiento de seguridad.

Un sistema SBB tiene una estructura relativamente simple que consiste en:

• Válvula de aislamiento principal: Típicamente una válvula de bola, válvula de compuerta o válvula de globo. Por ejemplo, en una configuración de válvula de bola, la rotación de la bola alinea o bloquea el paso de flujo. Cuando están cerradas, las superficies de sellado evitan el flujo del medio.
• Puerto de purga: ubicado aguas abajo de la válvula de aislamiento, que se usa para liberar la presión residual después de que se cierra la válvula. Por lo general, está equipado con una pequeña válvula de purga.

Debido a que tiene solo un punto de aislamiento, un sistema SBB proporciona solo capacidad de aislamiento de una sola dirección. Su fiabilidad de sellado depende completamente de una superficie de sellado, lo que significa que cualquier desgaste o daño puede provocar fugas.

Un sistema DBB es estructuralmente más complejo e incluye:

• Válvula de aislamiento aguas arriba: Bloquea la presión entrante de la fuente.
• Válvula de aislamiento aguas abajo: evita el reflujo desde el lado aguas abajo.
• Válvula de purga intermedia: libera presión o fluido atrapado entre las dos válvulas de aislamiento.
• Sistema de sellado de doble asiento: en los diseños de válvulas de bola, dos asientos independientes proporcionan sellado en los lados aguas arriba y aguas abajo. Incluso si un sello falla, el otro mantiene el aislamiento.

Las válvulas DBB se pueden clasificar además en tipos de montadas en un vástago fundido y montadas en un vástago forjado. Los diseños forjados ofrecen una mayor resistencia y son adecuados para aplicaciones de alta presión. Una variante más avanzada, conocida como DIB (doble aislamiento y sangrado), proporciona un rendimiento de sellado mejorado para aplicaciones de seguridad críticas.

El principio de funcionamiento de los sistemas SBB es sencillo: la válvula principal está cerrada para aislar el flujo y la válvula de purga se abre para liberar la presión residual aguas abajo. La fiabilidad del aislamiento depende totalmente de un único punto de sellado.

En contraste, los sistemas DBB operan en una secuencia más controlada: tanto las válvulas de aislamiento aguas arriba como aguas abajo se cierran primero, creando una doble barrera. La válvula de purga se abre entonces para liberar cualquier medio atrapado entre los sellos. Si se detecta fluido en la salida de sangrado, indica un fallo de sellado. Este diseño permite a los operadores verificar la integridad del sello, mejorando significativamente la seguridad del sistema.

Con las diferencias estructurales y funcionales entre SBB y DBB aclaradas, la atención se centra en su rendimiento en el mundo real y el impacto en la seguridad. Si bien las válvulas SBB son adecuadas para aplicaciones de baja presión y bajo riesgo, su dependencia de un solo punto de sellado limita la confiabilidad en servicios de alta presión o peligrosos. Los sistemas DBB, a través del doble aislamiento y una función de purga intermedia, proporcionan redundancia que mejora significativamente la integridad del sellado y la seguridad operativa, haciéndolos mucho más adecuados para entornos industriales críticos.

Los sistemas SBB proporcionan una única protección de sellado. Su rendimiento depende de la calidad del sello, la precisión de mecanizado, la presión de operación, la temperatura y las propiedades del fluido. Cualquier degradación en la superficie de sellado puede dar como resultado fugas, y no hay redundancia para compensar el fallo.

Los sistemas DBB ofrecen una integridad de sellado superior. La estructura de doble válvula proporciona aislamiento bidireccional, e incluso si un sello falla, el otro permanece funcional. El sistema de purga también permite el alivio de presión y la verificación del sello, lo que hace que DBB sea significativamente más confiable en aplicaciones de alta integridad.

Los sistemas SBB pueden presentar riesgos en entornos de alta presión o peligrosos. Incluso una fuga menor puede provocar contaminación ambiental o daños en el equipo. En escenarios de mantenimiento, el aislamiento único puede no eliminar completamente los medios peligrosos.

Los sistemas de DBB aumentan grandemente seguridad operacional. El mecanismo de doble aislamiento garantiza un corte completo, y la función de purga permite la despresurización segura de la cavidad. En las industrias que se ocupan de sustancias peligrosas, el DBB es a menudo el requisito de seguridad estándar.

Desde una perspectiva de ingeniería de confiabilidad, los sistemas DBB se basan en el diseño de redundancia. Dos barreras de sellado independientes mejoran significativamente la fiabilidad general del sistema.

Por ejemplo, si una sola válvula tiene una confiabilidad de sellado del 95%, dos válvulas en serie teóricamente pueden lograr una confiabilidad del 99.75%. Esta redundancia es crucial en entornos de alto riesgo, como plataformas en alta mar, tuberías de alta presión y sistemas químicos tóxicos, donde las consecuencias de las fallas son graves.

Los sistemas SBB son adecuados para:

Sistemas de baja presión (generalmente por debajo de 2000 PSI o ~ 14 MPa)

Medios no peligrosos como el agua, el aire o el vapor

Instalaciones sensibles al coste y con espacio limitado

Sistemas que permiten paradas de mantenimiento programadas

Las aplicaciones típicas incluyen plantas de tratamiento de agua, sistemas HVAC, tuberías industriales auxiliares y sistemas de vapor de baja presión.

Los sistemas DBB son adecuados para:

Sistemas de alta presión o condiciones de alta presión diferencial

Medios peligrosos como petróleo crudo, gas natural, GLP, amoníaco, cloro y productos químicos tóxicos

Aplicaciones que requieren el cumplimiento de estrictas normas de seguridad como API 6D

Sistemas que requieren aislamiento de cero fugas durante el mantenimiento

Las aplicaciones típicas incluyen plataformas petroleras marinas, tuberías de transmisión de gas natural, instalaciones de GNL, plantas de procesamiento químico, tuberías de amoníaco y sistemas de vapor de plantas de energía.

La selección de ingeniería debe seguir un enfoque estructurado:

• Evaluar las características del medio: Determinar toxicidad, inflamabilidad y corrosividad. Los medios peligrosos requieren sistemas DBB.
• Evalúe las condiciones de presión: si la presión supera los 2000 PSI o la presión diferencial supera los 1000 PSI, se recomienda DBB.
• Definir requisitos de seguridad: Los sistemas que involucran seguridad del personal o riesgo ambiental deben usar DBB.
• Considere los factores económicos: SBB es más rentable para sistemas de bajo riesgo.
• Consulte los estándares de la industria: garantice el cumplimiento de las regulaciones y normas aplicables.

Los sistemas DBB se utilizan en industrias de alto riesgo como el petróleo y el gas, el procesamiento químico y la generación de energía, donde garantizan un aislamiento seguro de medios de alta presión o peligrosos como hidrocarburos, gases tóxicos y vapor. Son esenciales para aplicaciones que requieren seguridad de cero fugas y aislamiento de mantenimiento confiable. Por el contrario, los sistemas SBB se utilizan en entornos de bajo riesgo, como tratamiento de agua, HVAC y tuberías industriales en general, donde los medios no son peligrosos y las presiones de operación son relativamente bajas.

Los sistemas DBB son estándar en las operaciones de petróleo y gas. Las plataformas de perforación costa afuera usan válvulas DBB para el control de la cabeza del pozo para aislar de manera segura los medios de hidrocarburos de alta presión. Las tuberías de gas natural también dependen de las válvulas DBB para el aislamiento de la sección durante el mantenimiento o las emergencias. Las instalaciones de GNL requieren sistemas DBB debido a los requisitos extremos de temperatura y seguridad.

Las plantas químicas manejan medios tóxicos y corrosivos, que requieren una alta integridad de aislamiento. Las válvulas DBB se utilizan en reactores, sistemas de almacenamiento y tuberías. Para gases como cloro o amoníaco, los sistemas DBB permiten a los operadores verificar la integridad del sello antes del mantenimiento, reduciendo la exposición al riesgo.

En las centrales térmicas, las tuberías de vapor de alta presión requieren un aislamiento confiable. Las válvulas DBB garantizan un mantenimiento seguro de los sistemas de calderas y turbinas. Principios de redundancia similares también se reflejan en sistemas eléctricos, tales como configuraciones de barras colectoras dobles en redes de distribución de energía.

Los sistemas de válvula Single Block and Bleed y Double Block y Bleed sirven cada uno para distintas necesidades industriales. Los sistemas SBB son adecuados para aplicaciones de bajo riesgo, baja presión y sensibles a los costos, mientras que los sistemas DBB están diseñados para entornos de alto riesgo, alta presión y seguridad crítica.

La selección adecuada de estos sistemas de válvulas es esencial para garantizar la seguridad operativa, mejorar la eficiencia del sistema y optimizar los costos del ciclo de vida. Independientemente de la elección, el objetivo principal sigue siendo el mismo: garantizar un aislamiento confiable y seguro de los sistemas de tuberías durante la operación, el mantenimiento y las condiciones de emergencia. Los ingenieros deben evaluar las condiciones de trabajo reales y aplicar las normas pertinentes para tomar decisiones científicamente sólidas que garanticen la seguridad industrial a largo plazo.
