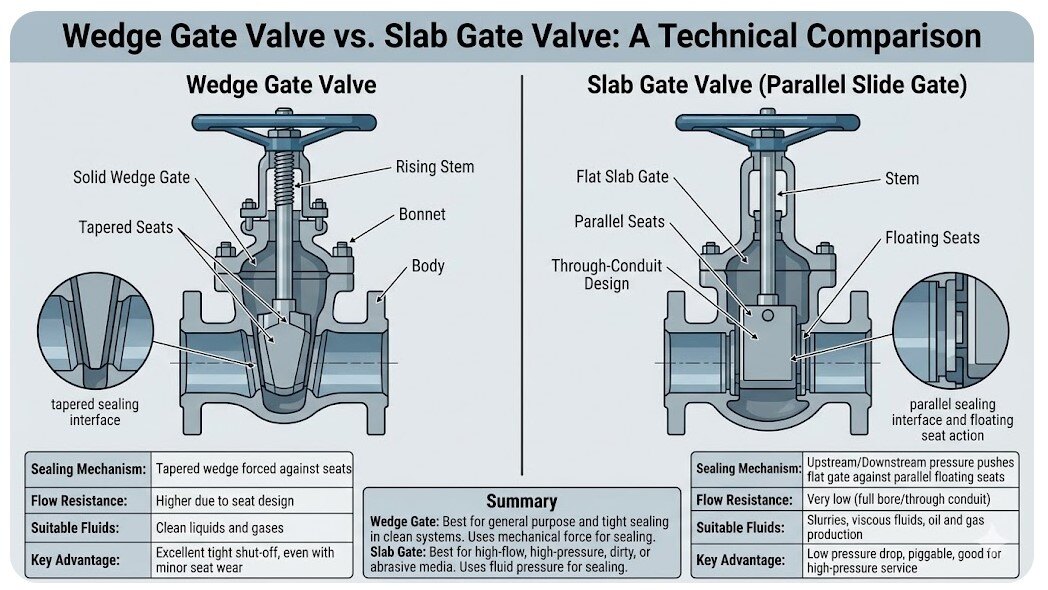

Válvula de compuerta de cuña frente a válvula de compuerta de losa: cómo hacer una elección

válvulas de compuertaSe encuentran entre las válvulas de aislamiento más utilizadas. Dependiendo de las estructuras de sellado y las configuraciones de compuerta, las válvulas de compuerta se pueden clasificar ampliamente enVálvulas de puerta de la cuñaVálvulas de puerta de la losa. Si bien estas válvulas pueden parecer similares externamente, difieren significativamente en principios operativos, características de rendimiento y escenarios de aplicación óptimos. Comprender estas diferencias de los dosválvulas de compuertaEs fundamental para la selección de ingeniería adecuada, garantizar la seguridad del sistema y optimizar los esfuerzos de mantenimiento.

La característica definitoria de una válvula de compuerta de cuña es su compuerta en forma de cuña y sus superficies de asiento. Estas superficies inclinadas forman un ángulo específico en relación con la línea central de la válvula, comúnmente 3 ° o 5 °, con otras especificaciones que van desde 2 ° 52 'a 10 °. Este ángulo de cuña asegura que, durante el cierre, la puerta se presione en los asientos con una acción de cuña mecánica, produciendo un sello de metal a metal forzado.

El diseño de cuña sólida es la forma más simple, con menos componentes y alta fiabilidad estructural. Sin embargo, debido a que el sellado se basa en un único disco rígido, requiere una precisión de mecanizado extremadamente alta en las caras de sellado. Incluso ligeras desviaciones angulares pueden comprometer el rendimiento de sellado. En aplicaciones de alta temperatura, la expansión térmica puede hacer que la puerta se pegue, reduciendo la adaptabilidad a las fluctuaciones de temperatura.

El diseño flexible de la cuña incorpora elasticidad en la estructura de la puerta, permitiendo la deformación leve. Esto compensa las imprecisiones de mecanizado y la expansión térmica, reduciendo significativamente el riesgo de unión térmica al tiempo que conserva la simplicidad del diseño de cuña sólida. Actualmente es el tipo de válvula de compuerta de cuña más utilizado.

La cuña partida ofrece dos discos conectados por un resorte o un mecanismo de extensión. Este diseño se usa comúnmente en sistemas de agua y vapor. Es más tolerante a las desviaciones angulares de la superficie de sellado, ya que el mecanismo interno permite el autoajuste. El desgaste puede ser compensado reemplazando espaciadores, extendiendo la vida útil. Sin embargo, el aumento del número de componentes introduce complejidad. Los medios pegajosos o viscosos pueden hacer que los discos se adhieran, y la exposición a largo plazo puede conducir a la corrosión del mecanismo de limitación, creando un riesgo de desprendimiento del disco.

Las válvulas de compuerta de cuña utilizan un sellado duro de metal a metal. Durante el cierre, el vástago de la válvula empuja la compuerta hacia abajo. A medida que aumenta el empuje, la presión entre las superficies de sellado en forma de cuña aumenta progresivamente, dando como resultado un sellado forzado apretado. Esta característica de automejora garantiza un sellado efectivo incluso a bajas presiones, una ventaja clave de las válvulas de compuerta de cuña.

Durante la apertura, la puerta se levanta rápidamente de los asientos, minimizando el tiempo de fricción y reduciendo el desgaste. Sin embargo, debido a una cavidad en la parte inferior del cuerpo de la válvula, los medios pueden acumularse cuando la válvula está abierta, haciendo que las válvulas de compuerta de cuña generalmente no sean adecuadas para operaciones de pigging.

El par operativo es mayor debido a la acción de acuñamiento. Los actuadores eléctricos típicamente requieren interruptores de par para controlar la fuerza de sellado y evitar daños por sobrecarga.

Las válvulas de compuerta de losa, también conocidas como válvulas de compuerta planas o válvulas de compuerta de conducto, presentan superficies de sellado paralelas alineadas con el eje de la tubería. La puerta se desliza verticalmente entre los asientos sin ninguna acción de acuñamiento, reduciendo la fricción y simplificando la operación.

Las válvulas de puerta de la losa se pueden diseñar con las configuraciones de la solo-puerta o de la doble-puerta.

Las válvulas de losa de puerta única dependen de la presión media para empujar una puerta o asiento flotante contra la superficie de sellado opuesta. El flujo desde un lado fuerza la compuerta hacia el asiento aguas abajo, formando un sello unidireccional. Aunque es compacta, la capacidad de sellado bidireccional es limitada.

Las válvulas de la losa de la Doble-puerta emplean dos discos conectados por una primavera o un mecanismo de extensión. Esto asegura un sellado fiable en cualquier dirección de flujo, proporcionando un verdadero sellado bidireccional. Las configuraciones de compuerta doble son la forma principal para las válvulas de compuerta de losa.

Una característica crítica de las válvulas de compuerta de losa es el diseño de orificio completo (piggable). Cuando está completamente abierto, el orificio de la válvula se alinea completamente con la tubería, formando una trayectoria de flujo directo. Esto minimiza la resistencia al flujo (coeficiente tan bajo como 0,15) y la caída de presión, lo que hace que las válvulas de compuerta de losa sean ideales para tuberías que requieren pigging.

El sellado en las válvulas de compuerta de losa se logra principalmente a través de presión media o fuerza de resorte. Al cerrarse, la compuerta mantiene un contacto continuo con el asiento, con una presión de contacto relativamente baja. La presión media empuja la puerta o el asiento flotante hacia el lado opuesto, produciendo un sello confiable.

No hay fuerza de acuñamiento involucrada, por lo que el par de operación es significativamente más bajo que las válvulas de compuerta de cuña, a menudo reducido en un 50%. Los actuadores eléctricos solo requieren control de interruptor de viaje, simplificando la lógica del sistema.

Debido a que la compuerta y el asiento mantienen el contacto durante toda la carrera, las válvulas de compuerta de losa exhiben características de autolimpieza. Las partículas sólidas en el medio son empujadas a un lado o arrastradas, evitando la incrustación de partículas y prolongando la vida útil, particularmente ventajosa en medios cargados de partículas.

Comprender las diferencias estructurales nos permite comparar las válvulas de compuerta de cuña y losa en múltiples métricas de rendimiento.

Las válvulas de compuerta de cuña se basan en el acuñamiento mecánico para generar una alta presión de contacto. Mantienen un sellado efectivo bajo altas presiones diferenciales (superiores a 10 MPa). Las superficies de sellado de cara dura (por ejemplo, aleaciones de cobalto-cromo) proporcionan una alta resistencia al desgaste. Sin embargo, la separación repetida durante la operación puede permitir que las partículas sólidas se incrustar, causando potencialmente fugas.

Las válvulas de compuerta de losa utilizan sellos flotantes con combinaciones blandas y duras (por ejemplo, juntas tóricas y superficies metálicas) y sistemas de inyección de grasa. Alcanzaron los estándares de cero fugas y sellado bidireccional superior. Sin embargo, bajo presiones extremadamente bajas, el sellado puede ser menos efectivo que las válvulas de compuerta de cuña.

La unión térmica es una preocupación clave para las válvulas de cuña. Las altas temperaturas pueden hacer que la puerta se expanda y se atasque. Los diseños flexibles y partidos de la cuña mitigan esto, permitiendo la operación de-29 °C a 550 °C.

Las puertas flotantes de las válvulas de compuerta de losa acomodan inherentemente la expansión térmica. Las puertas se deslizan libremente independientemente de la temperatura, evitando la unión. Las gamas de funcionamiento típicas son-46 °C a 120 °C, con los materiales especiales requeridos para el servicio criogénico.

Las válvulas de compuerta de cuña funcionan mejor con medios limpios (por ejemplo, gas natural, GLP, vapor). Los medios cargados de partículas pueden dañar las superficies de sellado durante la separación de la compuerta. Los desechos acumulados en la cavidad inferior requieren una limpieza periódica.

Las válvulas de puerta de la losa mantienen el contacto continuo del puerta-asiento, proporcionando capacidad autolimpiador, haciéndolos convenientes para los medios que contienen la arena o los sólidos suspendidos (≤ 50 mg/L). La incrustación de partículas se minimiza, mejorando la longevidad.

Las válvulas de compuerta de cuña tienen una mayor resistencia al flujo debido a las trayectorias de flujo no rectas y cavidades inferiores que impiden el pigging. Las válvulas de compuerta de losa proporcionan un orificio recto cuando están completamente abiertas, minimizando la resistencia al flujo y permitiendo operaciones de pigging sin detener el servicio de tuberías.

Las válvulas de compuerta de cuña requieren un mantenimiento más frecuente debido al desgaste térmico de unión y sellado. Los diseños de vástago ascendente exponen el vástago a la corrosión ambiental, y los desechos se acumulan en la cavidad corporal.

Las válvulas de compuerta de losa a menudo incluyen cubiertas de vástago, indicadores de posición y sistemas de inyección de grasa para sellado dinámico. El desgaste se minimiza y los intervalos de mantenimiento son aproximadamente un 30% más largos que las válvulas de compuerta de cuña.

Basado en la comparación anterior del rendimiento de sellado, la adaptabilidad de temperatura y la adaptabilidad media, está claro que las válvulas de compuerta de cuña y las válvulas de compuerta de losa tienen sus propias ventajas técnicas y límites de aplicación. Estas diferencias de rendimiento no solo se deben al diseño estructural, sino que también están estrechamente relacionadas con los estándares de fabricación y la selección de materiales.

Las válvulas de compuerta de cuña comúnmente se adhieren a API 600, cubriendo el diseño, la clasificación de presión, los requisitos de material y las pruebas para aplicaciones industriales de alta presión.

Las válvulas de compuerta de losa suelen seguir API 6D, centrándose en válvulas de tubería, confiabilidad de sellado y diseños piggable para tuberías de larga distancia. Ambos tipos también pueden involucrar ASME B16.34 (requisitos generales de la válvula), API 598 (inspección y prueba) y estándares regionales como GB/T, DIN y JIS.

Las válvulas de compuerta de losa generalmente están hechas de acero inoxidable o acero al carbono para resistir la abrasión y manejar medios densos. Los ambientes corrosivos pueden requerir acero inoxidable 316, acero inoxidable dúplex o revestimientos. Las superficies de sellado a menudo combinan materiales blandos (PTFE, caucho) con metal para un sellado doble.

Las válvulas de compuerta de cuña, diseñadas para altas presiones y temperaturas de sellado, suelen ser de acero de aleación (WC6, WC9, C5). Las superficies de sellado están endurecidas o endurecidas con aleaciones de cobalto o carburo de tungsteno para resistir el desgaste y las altas temperaturas.

La selección adecuada del material reduce el desgaste, extiende la vida útil y evita fallas inesperadas. Considere las propiedades de los medios, la temperatura y la presión, y las restricciones económicas.

Después de aclarar las diferencias de rendimiento, los estándares y los requisitos de materiales, la clave radica en traducir estos parámetros técnicos en decisiones de selección prácticas. Diferentes escenarios industriales tienen requisitos funcionales completamente diferentes para las válvulas: algunos priorizan la confiabilidad del sellado en condiciones extremas, otros enfatizan la economía operativa a largo plazo y algunos deben acomodar operaciones especiales como el pigging.

• Tuberías de alta presión y alta temperatura: vapor de planta de energía supercrítica (≥ 25 MPa, ≥ 540 ° C), unidades de craqueo catalítico de refinería.
• Sistemas que requieren sellado absoluto: almacenamiento de GNL, válvulas de aislamiento nuclear, tuberías de medios tóxicos.
• Aislamiento de baja presión diferencial: El acuñamiento mecánico garantiza un sellado fiable incluso a bajas presiones.
• Resistencia de la erosión/de la cavitación: La geometría de la cuña supera puertas planas en flujo agresivo.

Aislamiento a largo plazo: tuberías de respaldo o válvulas de aislamiento del sistema de seguridad que requieren un sellado raramente operado pero confiable.

• Tuberías de larga distancia: tuberías de gas natural y petróleo crudo de gran diámetro, minimizando la pérdida de energía debido a la baja resistencia al flujo y permitiendo el pigging.
• Medios cargados de partículas: Fluidos producidos en el campo petrolífero, lodo, aguas residuales: la autolimpieza reduce el desgaste.
• Sistemas bidireccionales: gasolineras de ciudad, tuberías químicas con múltiples medios.
• Operación frecuente: estaciones de medición o distribución: bajo par reduce el costo del actuador y extiende la vida útil.
• Ubicaciones sensibles al mantenimiento: tuberías submarinas, áreas remotas-ciclos de mantenimiento más largos.
• Condiciones criogénicas: LNG o unidades de separación de aire: la compuerta flotante evita la unión a baja temperatura.

• Características de los medios: Puertas de losa preferidas para medios particulados.
• Condiciones de presión-temperatura: Puertas de cuña para alta presión/temperatura; puertas de losa para baja presión o temperatura variable.
• Frecuencia de la operación: Puertas de la losa para el uso frecuente; puertas de la cuña para el aislamiento a largo plazo.
• Requisito de pigging: puertas de losa de orificio completo requeridas.
• Limitaciones de espacio: La puerta de losa (especialmente el vástago no ascendente) ahorra altura de instalación.
• Consideraciones de costos: las puertas de losa a menudo reducen los costos de actuador y mantenimiento, lo que reduce el costo del ciclo de vida.
• Cumplimiento de estándares: industrias específicas pueden ordenar tipos de válvulas (por ejemplo, tuberías, nuclear).

Las válvulas de compuerta de cuña y losa son los dos tipos dominantes en los sistemas de tuberías industriales, cada uno con ventajas únicas. Las válvulas de compuerta de cuña, con sellado forzado y rendimiento de alta presión/alta temperatura, son indispensables en condiciones severas. Las válvulas de compuerta de losa, con baja resistencia al flujo, autolimpieza y bajos requisitos de mantenimiento, sobresalen en tuberías largas y medios cargados de partículas.

En la práctica, ninguno de los dos tipos es universalmente superior. La selección óptima depende de las características de los medios, las condiciones operativas, los recursos de mantenimiento y el costo. Un conocimiento profundo de la estructura, el rendimiento y la aplicación de la válvula garantiza una operación segura, eficiente y rentable de la tubería a largo plazo.
