Руководство выбора клапан-бабочка фтор подкладке

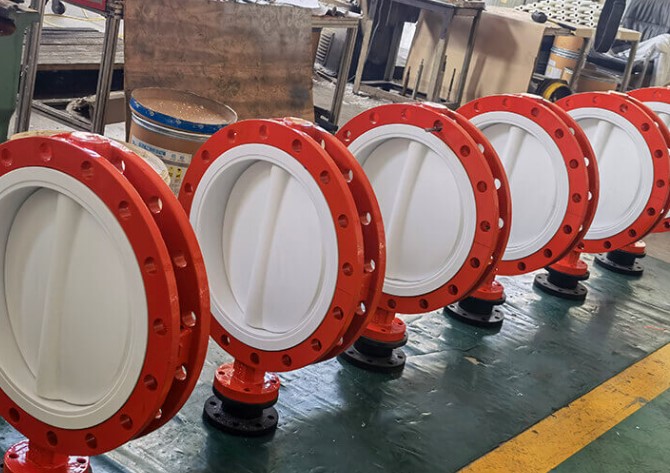

АДроссельный клапан с фторомПредставляет собой специализированный клапан, предназначенный для транспортировки агрессивных сред. Его основной особенностью является фторопластовая подкладка, которая покрывает поверхности компонентов из литой стали или нержавеющей стали, таких как корпус клапана и диск, которые вступают в контакт с жидкостью. Эта конструкция полностью изолирует металлические детали от агрессивных жидкостей, принципиально решая проблемы коррозии, с которыми сталкиваются такие отрасли, как химическая обработка, нефть и фармацевтика.

Сравненный с стандартными клапан-бабочками, отверстие и заключительный элемент аДроссельный клапан с фторомПредставляет собой дисковую структуру. Все смачиваемые компоненты потока, включая внутреннюю стенку корпуса клапана, поверхность диска и уплотнительную поверхность седла, покрыты относительно толстым слоем фторопласта. Эта структура не только обеспечивает исключительную коррозионную устойчивость но также обеспечивает хорошее сопротивление носки, делая им один из наиболее широко используемых типов клапана в оборудовании анти -- корозии сегодня.

Широкое применение дроссельных затворов с фторопластовой подкладкой в высокоагрессивных средах обусловлено их уникальными техническими характеристиками:

• Полная изоляция коррозии: Фторопластовая подкладка полностью отделяет металлическую подложку от среды, предотвращая как электрохимическую, так и химическую коррозию.
• Уплотнение с нулевой утечкой: Место клапана и диск изготовлены полностью из ПТФЭ. В сочетании с прецизионной обработкой они могут обеспечить герметичность с нулевой утечкой, которая соответствует требованиям окружающей среды и безопасности.
• Длительный срок службы: Высококачественные фторопласты обладают отличной устойчивостью к старению. При правильном выборе и условиях эксплуатации их срок службы значительно больше, чем у металлических клапанов.
• Широкая совместимость средств массовой информации: Эти клапаны выдерживают концентрированную серную кислоту, соляную кислоту, азотную кислоту, плавиковую кислоту, водную царию, различные органические кислоты, сильные кислоты, окислительные среды, высокотемпературную концентрированную серную кислоту, высокотемпературную уксусную кислоту, переменные кислотно-щелочные среды и многие органические растворители.

Производительность дроссельного клапана с фторопластовой подкладкой во многом зависит от используемого фторопластового материала. Различия в термостойкости, коррозионной стойкости и механических свойствах среди фторопластов значительны, что делает правильный выбор футеровки критическим шагом.

F46 в настоящее время является наиболее часто используемым материалом в клапанах с фтором.

• Применимые среды: любой органический растворитель или реагент; разбавленные или концентрированные неорганические кислоты; щелочи; кетоны; ароматические углеводороды; хлорированные углеводороды и т. д.
• Диапазон температур: от-85 ° C до 150 ° C (до 150 ° C в течение короткого периода времени; рекомендуется ниже 120 ° C для длительного использования)
• Представление: Механическая, электрическая, и химическая стабильность сравнима с ПТФЭ, но с более высокой ударной вязкостью и превосходной погодой и сопротивлением радиации
• Ценовое преимущество: Умеренно оцененный с сильным представлением цены
• Важное ограничение: когда температура среды превышает 120 ° C в течение длительного времени или кратковременно превышает 150 ° C, F46 может размягчаться и деформироваться, что приводит к плохой герметизации и увеличению утечки. В таких случаях должен быть выбран материал более высокого качества.

Когда рабочие температуры превышают диапазон, подходящий для F46, PFA является идеальной альтернативой.

• Диапазон температур: от-85 ° C до 180 ° C (до 180 ° C кратковременный; до 150 ° C для непрерывного использования)
• Представление: Сохраняет превосходные свойства ПТФЭ пока предлагающ обрабатывая преимущества термопластов
• Стоимость рассмотрения: дороже, чем F46-lined клапаны, но часто единственное экономически жизнеспособное решение для высокотемпературных условий.

PTFE предлагает лучшую общую производительность среди фторопластов.

• Применимые среды: почти все агрессивные среды, включая сильные кислоты, сильные щелочи и сильные окислители.
• Диапазон температур: от-200 ° C до 180 ° C
• Преимущества ядра: Выдающая химическая стабильность, превосходное сопротивление жары и холода, весьма-низкий коэффициент трением, и главное самосмазывание
• Ограничения: более низкая механическая прочность, плохая текучесть, высокий коэффициент теплового расширения и относительно сложная обработка.

F3 обеспечивает уникальные преимущества при определенных условиях эксплуатации.

• Применимые средства массовой информации: различные органические растворители и неорганические въедливые жидкости (окисляя кислоты)
• Диапазон температур: от-195 ° C до 120 ° C
• Представление: Термальное сопротивление, электрические свойства, и химическая стабильность во-вторых только к Ф4, пока механические прочность, сопротивление ползучести, и твердость превышают то из Ф4

• Поливинилиденфторид (PVDF, F2): устойчив к большинству химикатов и растворителей; рабочая температура от-70 ° C до 100 ° C. Обеспечивает лучшую прочность на растяжение и сжатие, чем F4. Его самым большим преимуществом является прочность и легкость формовки.
• Полипропилен (RPP): подходит для водных растворов неорганических солей, неорганических кислот и щелочей; рабочая температура от-14 ° C до 80 ° C. Один из самых легких пластиков, отличающийся отличной жесткостью, хорошей термостойкостью и низкой стоимостью, хотя и с более узким температурным диапазоном.
• Полиолефин (ПО): подходит для кислот, щелочей, солей различной концентрации и некоторых органических растворителей; рабочая температура от-58 ° C до 80 ° C. Рассмотренный одним из самых идеальных материалов анти -- корозии всемирно и широко использованный для выравнивания больших оборудования и пронзительных компонентов.

Понимая различия между фторопластами, пользователи часто сталкиваются с критическим вопросом: как точно сопоставить свойства материала с реальными условиями эксплуатации? Многие отказы клапанов вызваны не дефектами материала, а несоответствующими параметрами выбора. Поэтому, помимо выбора материала подкладки, необходимо систематически оценивать следующие факторы.

Температура является основным ограничивающим фактором при выборе клапана. Пользователи должны четко различать между:

• Мгновенная температура: самая высокая температура, с которой клапан может столкнуться ненадолго.
• Непрерывная температура: нормальная рабочая температура во время длительного обслуживания.

Для F46-lined клапанов, даже если мгновенная температура не превышает 150 ° C, непрерывная работа выше 120 ° C все еще может вызвать размягчение и деформацию, что в конечном итоге приведет к неправильному уплотнению. В таких случаях переход на PFA, несмотря на более высокую стоимость, может предотвратить полный отказ клапана.

Фторопласты имеют относительно низкую твердость, что является неотъемлемым ограничением футерованных клапанов. Выбор должен оценивать, содержит ли носитель:

• Твердые твердые частицы
• Кристаллические вещества
• Механические примеси

Если присутствует, стандартные дроссельные затворы с фторопластовой подкладкой непригодны. Во время деятельности, частицы могут нести через подкладку на ядре клапана, месте, или сильфоне ПТФЭ, причиняя отказ.

Решение: Выберите клапаны с коррозионно-стойкими сердечниками и сиденьями из сплава, такими как INCONEL, MONEL или Hastelloy. Несмотря на более высокую стоимость, эти сплавы обеспечивают устойчивость к коррозии и износу и являются единственным надежным выбором для содержащих частицы сред.

Давление и перепад давления должны оставаться в допустимых пределах. Чрезмерные значения могут чрезмерно сжимать уплотнительные компоненты во время работы, повреждая уплотнительные поверхности и серьезно влияя на производительность.

Общий принцип: когда давление и температура превышают определенные пороговые значения, рекомендуется использовать металлические дроссельные клапаны вместо того, чтобы заставлять использовать облицованную конструкцию.

Коэффициент потока (Cv) фтор-выровнянных клапан-бабочки немножко ниже чем эта из стандартной вафли и фланцевой клапан-бабочки, делая точный расчет необходимым.

Шаги расчета:

• Определение требуемого потока (Cv) на основе технологических требований
• Рассчитать соответствующий диаметр используя технические параметры
• Оцените диапазон открытия клапана.

Распространенная ошибка: выбор клапана большого размера, который работает при небольшом открытии в течение длительного времени. В сочетании с давлением среды это может вызвать сильное воздействие и вибрацию на сердечник и шток клапана, что может привести к перелому штока.

Передовая практика: Обеспечьте разумное открытие во время нормальной работы (обычно 30%-70%) и избегайте непрерывной работы ниже 20%.

Клапаны с фторопластом не должны использоваться в условиях вакуума трубопровода. Отрицательное давление может вытянуть облицовку наружу (выпуклость) или вызвать расслоение, что приведет к отказу в работе или полной неисправности клапана.

Если возможны вакуумные условия, проконсультируйтесь с производителем по поводу специальных конструктивных конструкций или рассмотрите альтернативные типы клапанов.

От выбора способа подключения и привода зависит не только удобство монтажа, но и надежность герметизации и долгосрочная стабильность. После определения материалов, диаметра и рабочей совместимости необходимо оценить форму соединения и схему автоматизации.

Клапан-бабочка вафельный типа с фторопластовой подкладкой: компактная конструкция, легкий вес, минимальное пространство для установки, подходит для трубопроводов с фланцами на обоих концах и относительно экономичным.

Фланцевый клапан-бабочка с фторопластовой подкладкой: оснащен фланцами на обоих концах для облегчения установки и повышения надежности уплотнения, что делает его пригодным для критических или высокого давления приложений.

В зависимости от требований управления, варианты включают:

• Приводы включения-выключения: включение быстрого отключения для двухпозильного управления (полностью открытый/полностью закрытый).
• Модулирующие приводы: обеспечивают пропорциональное регулирование потока для процессов, требующих точного управления.

Выбор привода должен учитывать тип мощности (электрический, пневматический, гидравлический), взрывозащищенные требования, тип сигнала управления и другие технические параметры.

Промышленные агрессивные среды часто представляют собой смеси, а не отдельные кислоты, основания или соли. Эта сложность делает выбор футеровки более сложным и требует рассмотрения:

• Соотношения жидкого состава
• Уровни концентрации
• Рабочая температура
• Размер и содержание частиц
• Скорость потока

Пользователям рекомендуется предоставить подробную информацию о средствах массовой информации перед выбором и тщательно связаться с техническим отделом производителя. При необходимости следует проводить испытания на коррозию материала, чтобы обеспечить правильный выбор.

Правильный выбор дроссельной заслонки с фтором следует выполнить следующие действия:

1. Уточнить характеристики среды: состав, концентрацию, температуру, содержание твердых веществ, токсичность, воспламеняемость и вязкость
2. Определить параметры процесса: рабочее давление, перепад давления, требования к потоку и размер трубопровода
3. Выберите материал подкладки: выберите Ф46, ПФА, или другие материалы основанные на температуре и корросивенесс
4. Оцените структурную форму: полностью облицованная или частично облицованная; вафля или фланцевый
5. Определение метода срабатывания: включение-выключение или модуляция; тип питания
6. Проверка критических пределов: наличие твердых частиц, вакуумные условия, температурное соответствие
7. Расчет диаметра клапана: определение спецификаций с использованием значений Cv, чтобы избежать чрезмерного или недостаточного размера

Когда условия эксплуатации превышают стандартные технические ограничения, пользователи должны связаться с производителем для разработки совместного решения. Следует избегать слепого выбора в неопределенных условиях, так как это может привести к преждевременному отказу клапана и поставить под угрозу безопасность производства.

Благодаря научному и рациональному выбору, фтор-выровнянные затворы-бабочки могут достигнуть долгосрочной стабильной работы в сильно коррозионных средах, обеспечивая надежную защиту для безопасного производства в индустриях как нефть, химическая обработка, и фармацевтическая продукция. Освоив эти принципы выбора, пользователи могут определить наиболее подходящий клапан для сложных условий эксплуатации и достичь оптимального баланса между экономической эффективностью и эксплуатационной надежностью.
