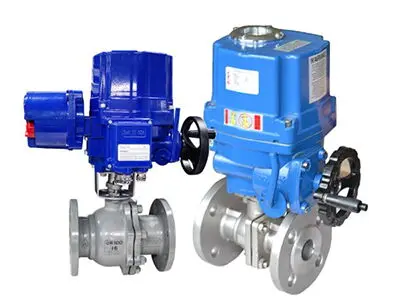

полное руководство по взрывозащищенным электрическим шаровым клапанам

во многих областях, таких как нефтехимическая промышленность, транспортировка природного газа и фармацевтическая промышленность, электрические шаровые клапаны выполняют основные компоненты систем управления жидкостью, выполняя ключевые функции отключения среды и регулирования расхода. однако, когда эти устройства применяются в опасных условиях с легковоспламеняющимися и взрывоопасными газами, обычные electric ball valvesмогут стать потенциальными источниками воспламенения, вызывая катастрофические аварии. Согласно статистике международных агентств по безопасности, около 18% промышленных взрывов вызваны искрами или высокими температурами от невзрывозащищенного электрооборудования. эта мрачная реальность стимулировала быстрое развитие взрывозащищенной технологии электрических шаровых клапанов, сформировав строгую стандартную систему и различные взрывозащищенные решения.

взрывозащищенные электрические шаровые клапаныБлагодаря специальным проектным и производственным процессам гарантируйте, что они не зажигают окружающую взрывоопасную среду при нормальной работе или заранее определенных условиях неисправности. эта «по своей природе безопасная» характеристика делает их незаменимым барьером безопасности в опасных зонах. В этой статье будет систематически анализировать взрывозащищенную систему класса, принципы работы, структурные характеристики, ключевые моменты выбора и стратегии устранения неисправностей взрывозащищенных электрических шаровых клапанов, предоставляя всестороннюю техническую справочную информацию инженерным и техническим персоналу для содействия безопасности промышленного производства.

характеристики безопасности взрывозащищенных электрических шаровых клапанов в первую очередь отражаются в их взрывозащищенном классе, который формирует основную гарантию надежной работы оборудования в опасных условиях. Чтобы получить глубокое понимание класса взрывозащиты, необходимо начать с международных стандартов, проанализировать технические характеристики различных типов взрывозащиты и понять ключевые моменты применения в особых сценариях.

класс взрывозащищенности является авторитетным показателем для измерения характеристик безопасности электрооборудования в взрывоопасной среде. сформирована глобальная стандартная система, в основном международная сертификация iecex и региональные стандарты, такие как atex (EU), NEC (USA) и gb (China), в качестве дополнения. Хотя эти стандарты имеют разные формулировки, их технические принципы взаимосвязаны, все они основаны на концепции управления тремя элементами взрыва (горючий материал, кислород и источник воспламенения). Стандарты серии IEC 60079 классифицируют оборудование для использования в взрывоопасных средах на три категории: категорию i (метановая среда шахты), категорию ii (газовая среда, кроме шахт) и категорию iii (пыльная среда), среди которых взрывозащищенные электрические шаровые клапаны в основном применяются к среде категории ii.

Взрывозащищенный класс обычно состоит из четырех частей: взрывозащищенный знак (например), взрывозащищенный тип, газовая группа и температурная группа. Например, «Ex d IIB T4» обозначает взрывозащищенное устройство, подходящее для газов класса iib с максимальной температурой поверхности ≤ 135 ℃. эта подробная классификация позволяет взрывозащищенному классу точно соответствовать различным опасным средам, обеспечивая безопасность, избегая при этом роста затрат из-за чрезмерного дизайна.

взрывозащищенный (Ex d) использует взрывозащищенную концепцию «сдерживания». его взрывозащищенный корпус может выдерживать внутреннее взрывное давление (обычно ≥ 1,5 МПа) и предотвращать распространение пламени. К ключевым параметрам относятся зазор поверхности соединения (0,1-0,2 мм), длина (12,5-25 мм) и шероховатость (Ra ≤ 3,2 мкм), которые вместе образуют канал гасения пламени. Случай на сжиженной заправочной станции показал, что правильно выбранный клапан успешно закрыл пламя внутри корпуса, когда короткое замыкание внутренней цепи вызвало взрыв, избегая катастрофы, которая могла затронуть всю зону резервуара.

повышение безопасности (Ex e) устраняет источники воспламенения посредством стратегии «предотвращения» во время нормальной работы. Его основные требования включают меры по предотвращению ослабления клеммных соединений (например, конструкции с двойной гайкой), значение cti изоляционного материала ≥ 400 В и уровень защиты корпуса ≥ IP54. Пять лет эксплуатационных данных немецкой химической компании показали, что электрические шаровые клапаны ex e при непрерывном мониторинге и техническом обслуживании могут достичь нулевых аварий при воспламенении, что делает их особенно подходящими для применения в зоне 2 (время от времени взрывоопасных условий).

внутренняя безопасность (Ex i) представляет собой самый высокий уровень безопасности, используя принцип «ограничения» для ограничения энергии (обычно < 1 Вт). он разделен на два уровня: «ia» (двойная защита, подходит для зоны 0) и «ib» (одна защита, подходит для зоны 1). В проекте безопасной модификации на НПЗ экс-клапаны в сочетании с системой обнаружения газа оставались в безопасном состоянии даже в случае короткого замыкания кабеля благодаря специально спроектированным энергоограничивающим барьерам в их цепях.

Ex td взрывозащищенная цель риск взрыва пыли, требующий уровня защиты корпуса ≥ IP6x, а температура поверхности ограничена ниже 2/3 температуры воспламенения облака пыли. зерноперерабатывающая компания эффективно устранила угрозы безопасности, вызванные осаждением кукурузного крахмала после использования клапанов ex td. Типы Ex o/p/q обеспечивают взрывозащищенность за счет погружения в масло, заполнения песком или защиты от положительного давления, подходящие для крупных клапанов или специальных сред. в системе переработки природного газа высокого давления на морской платформе безопасная эксплуатация в зоне 0 обеспечивалась с помощью непрерывной очистки азота.

После уточнения системы класса взрывозащищенности необходимо углубиться в конкретные технические средства для выполнения этих требований к взрывозащищенности. Основные технические характеристики взрывозащищенных электрических шаровых клапанов в основном отражаются в двух аспектах: инновационной мехатроничной конструкции и передовых материалов и технологических приложениях. эти технологии вместе формируют основную гарантию безопасной и надежной работы взрывозащищенных электрических шаровых клапанов в опасных условиях.

современные взрывозащищенные электрические шаровые клапаны используют высокоинтегрированную мехатроничную архитектуру, компактно расположенные функциональные модули, такие как сервоуправление, обратная связь по положению и защита от перегрузки, внутри взрывозащищенной корпуса. Продукт международного бренда встраивает плату управления в корпус шарового клапана, обеспечивая цифровое управление через связь с консервативной шиной, сокращая точки проводки на 60% и значительно снижая риск взрыва. Встроенный 32-разрядный микропроцессор может контролировать крутящий момент, положение, температуру и другие параметры в режиме реального времени, выполнять адаптивное управление и отключать питание в пределах 10 мс при обнаружении аномалий.

Система передачи с двумя червячьими зубчатыми колесами является ключевой механической конструкцией для обеспечения взрывозащищенных характеристик. По сравнению с одноступенчатой трансмиссией, прецизионно обработанные двухчервячие зубчатые колеса могут достичь эффективности трансмиссии ≥85%, обратного противодействия < 0,5° и контроля шума ниже 50 дб(а). швейцарский производитель использует червячные зубчатые колеса из нитрированной легированной стали с бронзовыми червячьими колесами, поддерживая 20 000 циклов без износа в испытании на солевое распыление, что делает их особенно подходящими для морских коррозионных сред.

Эволюция материала корпуса отражает баланс между безопасностью и легкостью: от традиционного чугуна (тяжелого, но устойчивого к удару) до алюминиевого сплава (легкого, но низкой прочности), а затем до новых композитных материалов (таких как basf ultramid). ® полиамида, снижая вес на 40% при одновременном увеличении ударопрочности в 3 раза). В проекте сланцевого газа использовался корпус клапана ppsu, армированный углеродным волокном, который по-прежнему поддерживал хорошую вязкость при низкой температуре -50 ℃.

Что касается технологии уплотнения, многослойное металлическое уплотнение (например, графитовое кольцо с пружинной нагрузкой inconel 718) может достичь скорости утечки гелия 10^-6 мбар•л/с, а срок службы превышает 100 000 циклов. Стоит отметить, что технология « активного уплотнения », разработанная в Германии, которая использует сплав с памятью формы для автоматической регулировки давления уплотнения с изменением температуры, решает проблему утечки, вызванную тепловым расширением и сокращением традиционных уплотнений.

После освоения технических характеристик взрывозащищенных электрических шаровых клапанов, вопрос о том, как правильно применить их в реальных проектах, стал ключевым вопросом. научная и рациональная стратегия выбора не только связана с производительностью оборудования, но и напрямую влияет на безопасность и надежность всей системы.

Основным принципом выбора является «соответствие области»: зона 0 должна выбрать ex ia или эквивалентный класс; зона 1 может выбрать ex d/Ex ib и т. д.; зона 2 может принять ex e и другие экономически эффективные решения. Матрица отбора многонациональной инженерной компании показала, что более 85% случаев неправильного отбора были вызваны неправильным определением площади. газовая группа не менее важна; Клапан класса iib (например, клапан, используемый для этилена) не может заменить класс iic (например, водород), что требует сокращения зазора поверхности соединения на 30%.

температурная группа часто игнорируется, но имеет решающее значение. Использование оборудования группы t6 (≤85℃) в среде t3 (≤200℃) безопасно, но дорого, а обратное чрезвычайно опасно. Летом проекту на Ближнем Востоке пришлось заменить все клапаны t4 из-за превышения температуры поверхности, вызванной температурой окружающей среды плюс солнечным излучением.

Высоковязкие среды (например, остаточное масло) требуют особого внимания: шаровой клапан «скребка», разработанный немецким брендом, с вращающимися скребками на шарике, эффективно решает проблему коксования на уплотнительной поверхности. Для сред, содержащих твердые частицы (например, угольную суспензию), срок службы уплотнительных пар из твердого сплава (WC-Co) в 8-10 раз больше, чем стандартный ptfe. В условиях высокого давления (PN≥100) рекомендуется использовать гусеничный шаровой клапан, характеристика которого при отключении перед поворотом может снизить рабочий крутящий момент на 60%.

Выбор характеристик потока напрямую влияет на эффект управления: характеристики равного процента подходят для систем с большими изменениями давления (например, трубопроводы на большие расстояния); линейные характеристики подходят для контроля уровня; Характеристика быстрого открытия используется для управления включением-выключением. ПТА увеличил точность контроля расхода с ± 15% до ± 5%, изменив характеристики клапана с линейного на равный процент.

В этой статье подробно изучена ключевая роль взрывозащищенных электрических шаровых клапанов во многих областях, таких как нефтехимическая промышленность, транспортировка природного газа и фармацевтическая промышленность, подчеркивая их важность в легковоспламеняющейся и взрывоопасной среде. Взрывозащищенный электрический шаровой клапан, благодаря специальным проектным и производственным процессам, гарантирует, что он не зажигает окружающую взрывоопасную среду при нормальной работе или заранее определенных условиях неисправности, становясь незаменимым предохранительным барьером в опасных зонах. В статье систематически анализируются взрывозащищенная система класса, основные технические характеристики, стратегии выбора и ключевые моменты применения взрывозащищенных электрических шаровых клапанов, предоставляя всестороннюю техническую справочную информацию инженерным и техническим персоналу для содействия безопасности промышленного производства.
