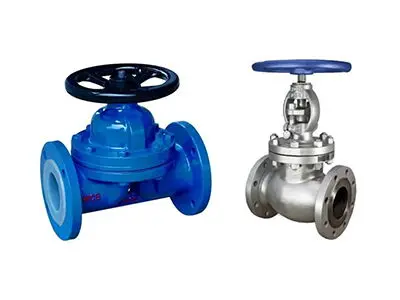

Основные различия между мембранными клапанами и запорными клапанами

В промышленном мире клапаны являются незаменимыми компонентами трубопроводных систем, действуя как привратники, которые точно контролируют поток жидкостей. Среди множества доступных типов клапанов,Мембранные клапаныИШаровые клапаныВыделяются как два из наиболее часто используемых, каждый со своей уникальной структурой, характеристиками производительности и сценариями применения. В этой статье мы подробно рассмотрим различия между этими двумя мембранными клапанами иШаровые клапаныЧтобы помочь вам принять более обоснованное решение при выборе правильного клапана для вашего применения.

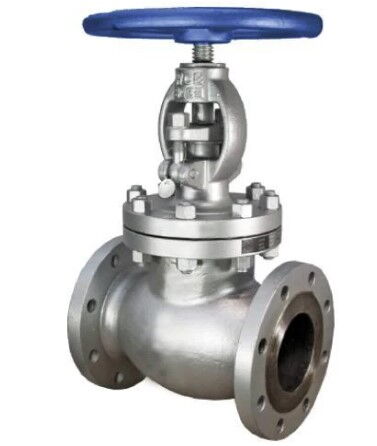

Клапаны являются одним из старейших и наиболее широко используемых типов клапанов. Их закрывающий элемент (диск) перемещается по осевой линии седла клапана, и изменение отверстия седла прямо пропорционально ходу диска. Проще говоря, когда нормальный вентиль управляется, вверх-и-вниз движение диска сразу изменяет размер прохода подачи, включая точный контроль потока жидкости.

Структура клапана относительно проста, в основном состоит из корпуса клапана, диска, штока и капота. Диск имеет форму заглушки, а уплотнительная поверхность может быть плоской или конической. Есть две общие конструкции движения штока:

• Поднимающийся шток (не вращающийся шток): Шток перемещается вверх и вниз, в то время как маховик остается неподвижным.
• Поднимающийся и вращающийся шток: Шток и маховик вращаются и перемещаются вверх и вниз вместе, причем гайка находится в корпусе клапана.

Когда среда входит в камеру клапана снизу диска, рабочая сила должна преодолевать как трение между штоком и набивкой, так и тягу, создаваемую давлением среды. В результате сила, необходимая для закрытия клапана, больше, чем сила, необходимая для его открытия, что требует достаточно большого диаметра штока для предотвращения изгиба.

• Надежная работа по отключению: Нормальные клапаны имеют относительно короткий ход открытия и закрытия, что обеспечивает быстрое отключение и делает их идеальными для применений, требующих частой работы.
• Отличная дроссельная способность: Поскольку изменение отверстия сиденья пропорционально перемещению диска, шаровые клапаны обеспечивают высокоточное регулирование потока, что делает их подходящими для систем со строгими требованиями к регулированию потока.
• Хорошая износостойкость: Во время открытия и закрытия трение между диском и седлом ниже, чем у задвижек, что приводит к лучшей износостойкости и более длительному сроку службы.
• Высокая термостойкостьУпаковка запорных клапанов обычно изготавливают из смеси асбеста и графита, что позволяет им выдерживать высокие температуры. По этой причине запорные клапаны обычно используются в паровых системах.
• Легкое обслуживание: Нормальный вентиль обычно имеет только одну уплотнительную поверхность между корпусом и диском, что упрощает производство и делает обслуживание и замену деталей более удобными.

• Высокое сопротивление потоку: Изменение направления потока через клапан приводит к более высокому минимальному сопротивлению потоку по сравнению со многими другими типами клапанов, что может повлиять на давление в системе.
• Более низкая скорость открытия: Из-за относительно длительного хода запорные клапаны открываются медленнее, чем клапаны быстрого действия, такие как шаровые краны.
• Ограниченное направление потока: Среда обычно поступает в клапанную камеру сверху диска, что может ограничить ее использование в определенных областях применения.

Шаровые клапаны используются в широком диапазоне условий, от вакуумных систем до сред с высокой температурой и высоким давлением. Они обычно встречаются в паровых системах, водоочистных сооружениях и нефтехимических заводах, особенно там, где требуется точное управление потоком и частое открытие и закрытие.

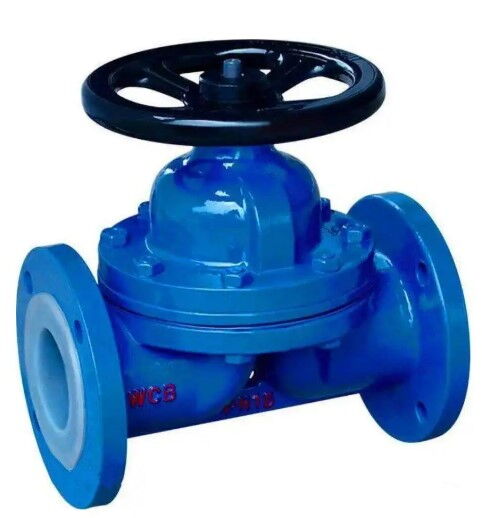

Мембранные клапаны являются относительно новым типом клапана. Их определяющей особенностью является гибкая диафрагма или композитная диафрагма, установленная внутри корпуса клапана и капота, при этом закрывающий элемент представляет собой компрессионное устройство, соединенное с диафрагмой. Эта конструкция позволяет мембранным клапанам работать исключительно хорошо при обращении с агрессивными средами или жидкостями, содержащими взвешенные частицы, что привело к их широкому распространению в последние годы.

Структура мембранного клапана относительно проста, состоит в основном из трех компонентов: корпуса клапана, диафрагмы и капота в сборе. Диафрагма обычно изготовлена из синтетического каучука и соединена со штоком. Когда клапан закрыт, диафрагма отжата против плотина металла (часть тела клапана) для того чтобы достигнуть запечатывания.

Клапанное седло может иметь тип вьюра или прямой канал, образованный стенкой трубы. Благодаря диафрагме, механизм управления полностью изолирован от пути потока. Это не только обеспечивает чистоту рабочей среды, но и предотвращает воздействие среды на рабочие компоненты.

• Высокая средняя чистота: Отделение рабочего механизма от проточного тракта обеспечивает чистоту среды, что делает мембранные клапаны идеальными для применений с жесткими требованиями к чистоте.
• Широкая применимость: Благодаря различным материалам диафрагмы и корпуса мембранные клапаны могут эффективно управлять широким спектром сред, особенно химически агрессивными или содержащими взвешенные твердые вещества.
• Легкое обслуживание: Мембранные клапаны имеют простую конструкцию, позволяющую быстро разобрать и произвести техническое обслуживание. Замена диафрагмы может быть выполнена на месте в короткие сроки, что значительно сокращает время обслуживания и затраты.
• Отсутствие риска утечки: Мембранные клапаны не требуют отдельных уплотнительных уплотнений, за исключением случаев использования в качестве предохранительных устройств для опасных сред. Поскольку среда контактирует только с корпусом диафрагмы и клапана, нет риска утечки упаковки.

• Ограниченное сопротивление давлению и температуре: Из-за ограничений в процессах производства футеровки и диафрагмы мембранные клапаны имеют относительно низкие значения давления и температуры, как правило, не превышающие 180 ° C. Они не подходят для применения при высоких температурах или высоком давлении.
• Плохая производительность дросселированияВозможность регулирования потока мембранных клапанов ограничена и обычно эффективна только в небольшом диапазоне (обычно от полностью закрытого до примерно двух третей открытых).
• Ограниченный диапазон размеров труб: Изготовление больших накладок и диафрагм корпуса клапана является сложной задачей, поэтому мембранные клапаны обычно используются для трубопроводов с DN ≤ 200 мм.

Мембранные клапаны широко используются в таких отраслях, как химическая обработка, фармацевтика, пищевая промышленность и очистка воды. Они особенно подходят для обработки агрессивных, вязких или насыщенных частицами жидкостей, таких как растворы кислот и щелочей на химических заводах или перекачки жидкостей в фармацевтическом производстве. Они также широко используются в муниципальном водоснабжении, сельскохозяйственном орошении и системах водоснабжения для высотных зданий.

Получив полное представление о структуре, производительности, преимуществах, недостатках и применениях обоих типов клапанов, мы теперь можем сравнить их более непосредственно, чтобы выделить их ключевые различия и направить практический выбор.

Нормальный вентиль: Относительно сложная структура, состоящая из корпуса, диска, штока и капота. Диск перемещается по осевой линии сиденья, и отверстие сиденья изменяется пропорционально ходу диска.

Мембранный клапан: Простая конструкция, состоящая из корпуса, диафрагмы и сборки капота. Диафрагма соединяется со штоком и открывает или закрывает клапан через механизм сжатия.

Шаровые клапаны: Идеально подходят для применений, требующих точного управления потоком и частой работы, таких как паровые системы, системы очистки воды и нефтехимические процессы.

Мембранные клапаны: Лучше всего подходят для обработки агрессивных, вязких или содержащих частицы сред, таких как кислотные и щелочные растворы на химических заводах, фармацевтическая перекачка жидкости и системы муниципального водоснабжения.

При выборе между мембранным клапаном и запорным клапаном следует учитывать следующие факторы:

• Средние характеристики: Коррозионные или насыщенные частицами среды благоприятствуют мембранным клапанам, в то время как приложения, требующие точного регулирования потока, лучше обслуживаются запорными клапанами.
• Температура и давление: Седельные клапаны подходят для условий высокой температуры и высокого давления, тогда как мембранные клапаны предназначены для более низких давлений и умеренных температур.
• Размер трубы: Запорные клапаны больше подходят для больших диаметров, в то время как мембранные клапаны являются хорошим вариантом для трубопроводов с DN ≤ 200 мм.
• Техническое обслуживание: Если быстрое техническое обслуживание и замена компонентов важны, простая конструкция мембранных клапанов дает явное преимущество.
• Необходимо управление потоком: Для систем, требующих точного и стабильного регулирования расхода, превосходные дроссельные характеристики шаровых клапанов являются ключевым преимуществом.

И мембранные клапаны, и запорные клапаны являются важными компонентами в промышленных клапанных системах, каждый из которых предлагает различные преимущества и ограничения для различных условий эксплуатации. Нормальные клапаны первенят в применениях требуя надежного выключения, точного регулирования потока, и высокотемпературного сопротивления. Мембранные клапаны, с другой стороны, выделяются своей высокой чистотой сред, широкой материальной совместимостью и простотой обслуживания, что делает их идеальными для агрессивных или насыщенных частицами жидкостей.

В конечном счете, выбор правильного клапана зависит от тщательной оценки конкретных условий эксплуатации и требований к применению. Мы надеемся, что эта статья поможет вам лучше понять различия между мембранными клапанами и запорными клапанами и предоставит ценное руководство по выбору наиболее подходящего клапана для ваших промышленных проектов. Если у вас есть дополнительные вопросы или вам нужна дополнительная помощь, свяжитесь с нами.
